組合式方形水箱水位計安裝方法？圖文指導解說

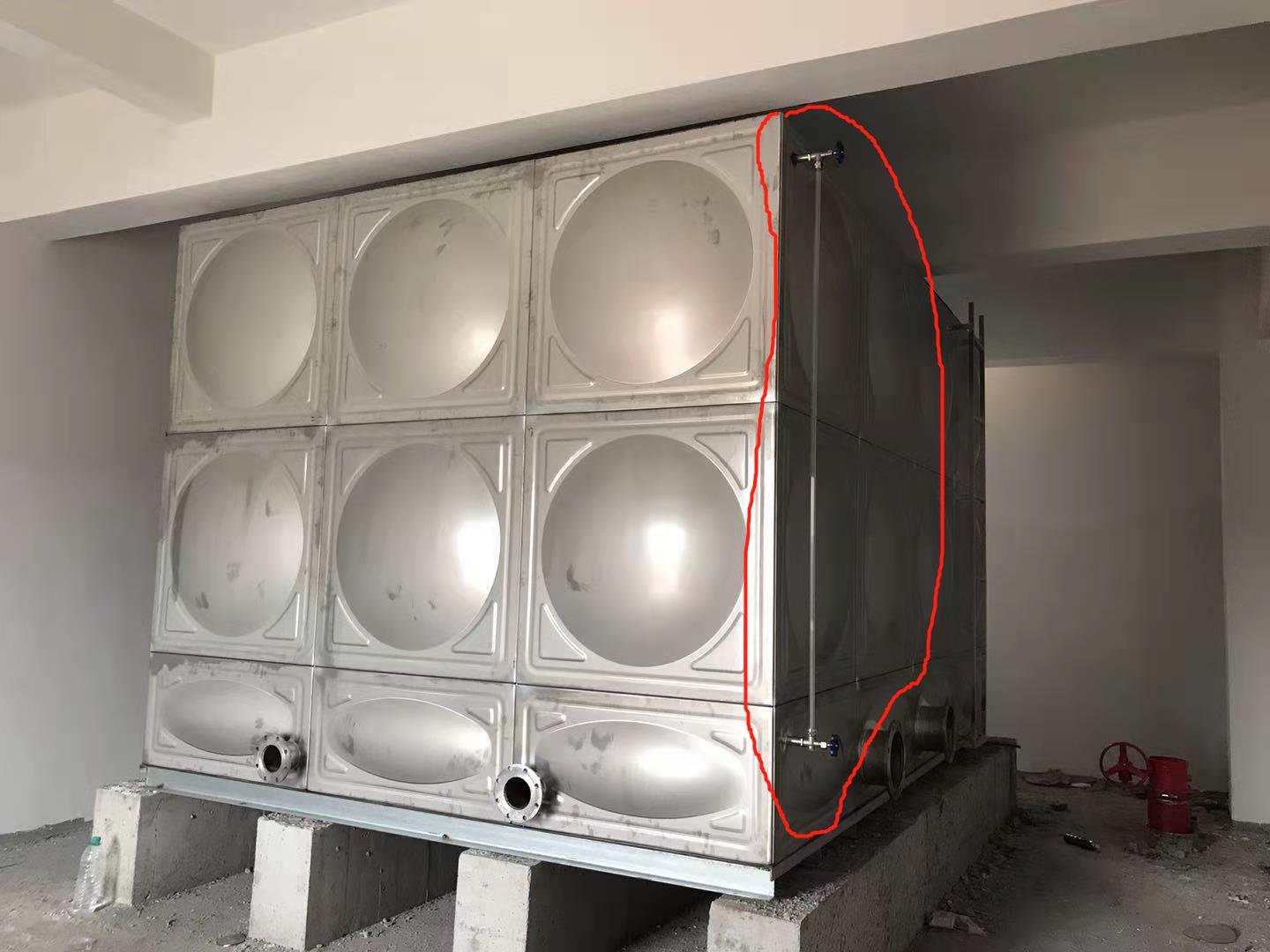

1、側面玻璃管水位計的安裝方法
    玻璃管液位計一般安裝在距組合式方形水箱頂部和底部20CM的位置，裝在方便人員觀察的側面。所述側面的距頂部和底部20CM的地方分別焊接一個20的絲口短管，并裝上20的球閥。二個絲口短管應位于同一垂直面上，以方便用玻璃管連通。
玻璃管液位計的使用須知
    為保證自密封作用，容器內介質壓力應大于0.2MPa。在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端，避免漏水。

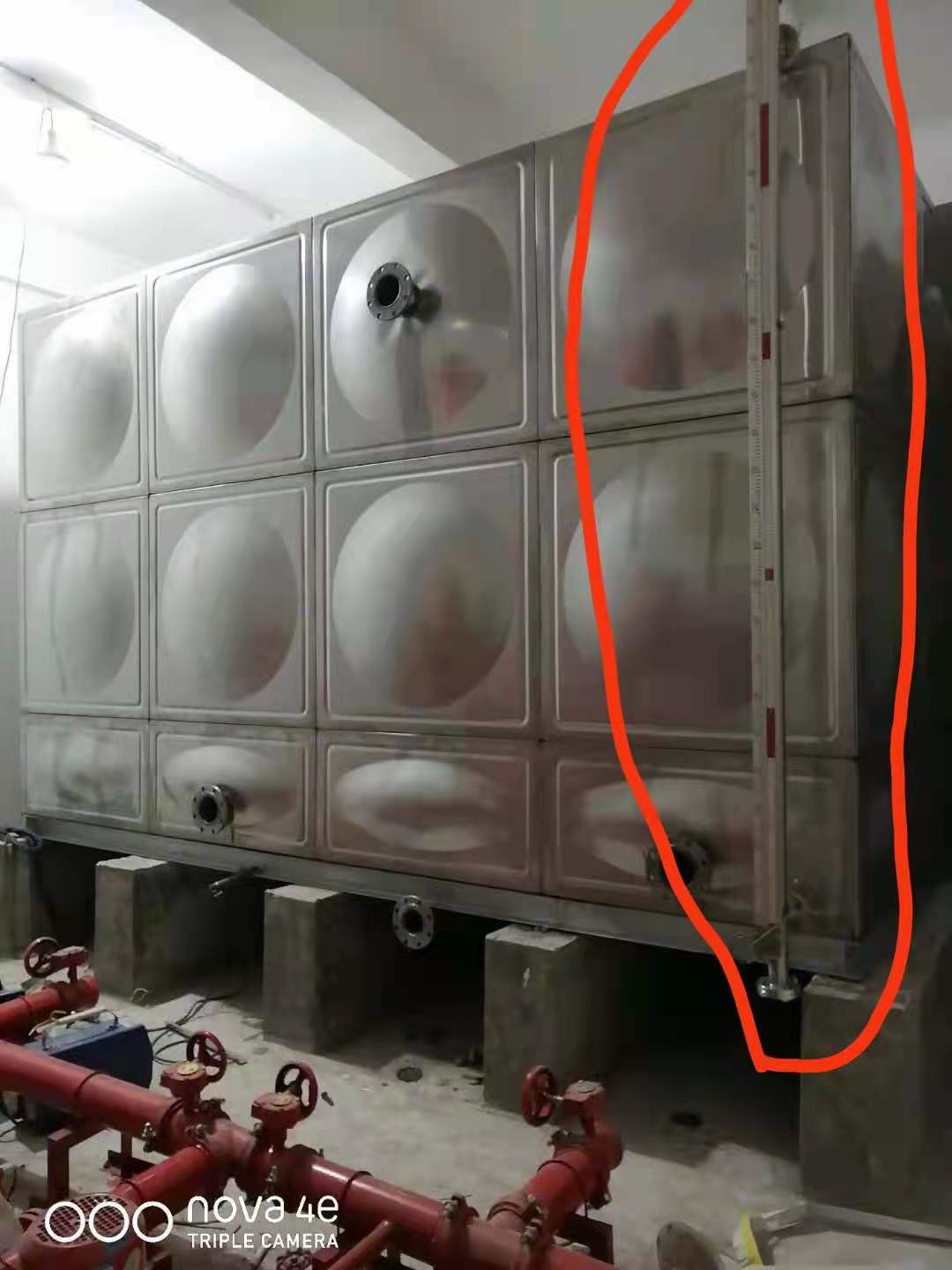

2、磁翻板液位計側面安裝方式
　　側面安裝是最常見的一種安裝方式，適合組合式方形水箱外側上下端各開有一個法蘭接口的安裝。這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與組合式方形水箱上的法蘭相匹配；磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和組合式方形水箱連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用；在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。
